Feature:
1.Low reaction force, less surface pressure, reasonable energy absorption.
2.The simple figure is easy to be installed and maintained.
3.Widely used in shipping and docks.
4.Good adaptability for transversal and longitudinal shape during berthing.
5.Used as the suspending equipment of defending dash for all kinds of the shipping and docks .

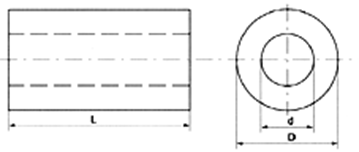

Type |
Outer Dia
(D) |
Inner Dia
(d) |
Length of Product |
Note |
CY150×L |
150 |
75 |
500-18000 |
Products of other sizes can be manufactured at users’ requests |
CY200×L |
200 |
100 |
CY250×L |
250 |
125 |
CY300×L |
300 |
150 |
CY400×L |
400 |
200 |
CY500×L |
500 |
250 |
CY600×L |
600 |
300 |
CY700×L |
700 |
350 |
CY800×L |
800 |
400 |
CY900×L |
900 |
450 |
CY1000×L |
1000 |
500 |
CY1100×L |
1100 |
550 |
CY1200×L |
1200 |
600 |
CY1300×L |
1300 |
650 |
CY1400×L |
1400 |
700 |
Performance
Type |
Performance |
Reaction Force(KN) |
Energy Absorption(KN-M) |
Standard Type |
High Reaction force |
Standard Type |
High Reaction force |
CY150 |
45 |
75 |
1.5 |
2 |
CY200 |
61 |
97 |
2.7 |
4 |
CY250 |
77 |
122 |
4.1 |
6.6 |
CY300 |
91 |
146 |
6.1 |
9 |
CY350 |
106 |
170 |
83.2 |
13 |
CY400 |
121 |
195 |
10.2 |
17 |
CY500 |
151 |
244 |
16.3 |
26.5 |
CY600 |
183 |
292 |
24.5 |
27.5 |
CY700 |
212 |
341 |
31.6 |
51 |
CY800 |
242 |
391 |
41.8 |
67.3 |
CY900 |
273 |
439 |
53 |
85.7 |
CY1000 |
303 |
489 |
65.3 |
105 |
CY1100 |
338 |
539 |
78.5 |
132 |
CY1200 |
370 |
585 |
96.9 |
155 |
CY1300 |
400 |
635 |
110 |
183 |
CY1400 |
430 |
683 |
131 |
212 |
CY1500 |
460 |
732 |
150 |
243 |
CY1600 |
491 |
792 |
180 |
288 |
CY1700 |
521 |
840 |
210 |
345 |
CY1800 |
552 |
889 |
252 |
414 |
CY1900 |
581 |
938 |
294 |
497 |
CY2000 |
666 |
1075 |
327 |
596 |
Note: Performance tolerance is±10%

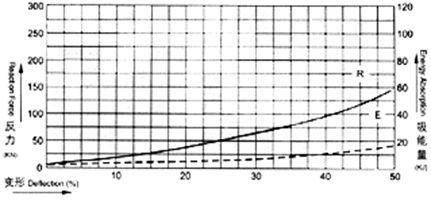

Performance Curve
CY500×250×1000L
Deflection
Per.
Rubbercomp |
Design Compressive Deflection 50% |
Reaction Force(KN) |
Energy Absorption(KJ) |
Tolerance |
Standard Type |
148.1 |
16.1 |
±10% |

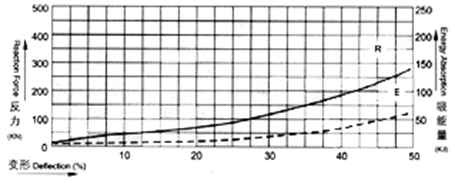

CY500×500×1000L
Deflection
Per.
Rubbercomp |
Design Compressive Deflection 50% |
Reaction Force(KN) |
Reaction Force(KN) |
Reaction Force(KN) |
Standard type |
297.2 |
63.8 |
±10% |

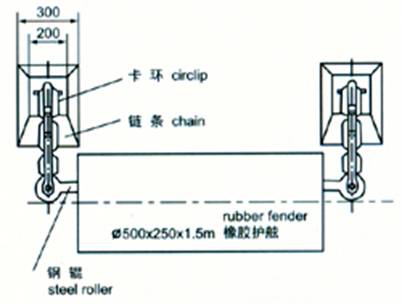

Install

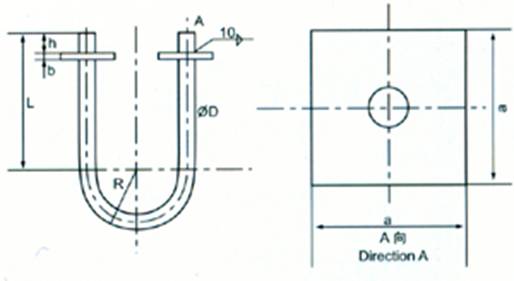

Specification of Ring Type U
Size\Specification |
∮D |
L |
R |
a |
h |
b |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
Y150 |
25 |
25 |
25 |
200 |
200 |
200 |
65 |
65 |
65 |
65 |
65 |
65 |
20 |
8 |
Y200 |
25 |
25 |
25 |
250 |
250 |
250 |
65 |
65 |
65 |
65 |
65 |
65 |
20 |
8 |
Y300 |
25 |
30 |
40 |
300 |
300 |
300 |
65 |
75 |
85 |
65 |
70 |
80 |
25 |
12 |
Y400 |
35 |
40 |
45 |
300 |
370 |
370 |
75 |
85 |
95 |
75 |
80 |
85 |
30 |
12 |
Y500 |
40 |
45 |
50 |
350 |
400 |
450 |
90 |
100 |
110 |
80 |
85 |
90 |
30 |
12 |
Y600 |
45 |
50 |
55 |
370 |
420 |
500 |
95 |
105 |
115 |
90 |
98 |
100 |
30 |
16 |
Y700 |
45 |
50 |
55 |
450 |
500 |
570 |
95 |
110 |
120 |
90 |
95 |
100 |
40 |
16 |
Y800 |
50 |
55 |
60 |
500 |
550 |
650 |
105 |
120 |
135 |
95 |
100 |
105 |
40 |
20 |
Y900 |
50 |
55 |
60 |
550 |
600 |
670 |
110 |
125 |
135 |
100 |
105 |
110 |
40 |
20 |
Y1000 |
55 |
60 |
65 |
650 |
700 |
770 |
120 |
135 |
155 |
105 |
110 |
115 |
50 |
30 |
Y1100 |
55 |
60 |
65 |
650 |
700 |
770 |
120 |
150 |
160 |
105 |
110 |
115 |
50 |
30 |
Y1200 |
60 |
65 |
40 |
700 |
750 |
950 |
135 |
155 |
170 |
110 |
115 |
120 |
50 |
30 |
Y1300 |
60 |
65 |
70 |
700 |
750 |
850 |
135 |
155 |
170 |
110 |
115 |
120 |
70 |
30 |
Y1400 |
65 |
70 |
75 |
770 |
850 |
970 |
135 |
170 |
180 |
125 |
130 |
135 |
70 |
35 |
Specification of Shackle and Link
Size\Specification |
Linking Shackle
|
End Shackle
|
Link
|
A |
B |
C |
A |
B |
C |
A |
B |
C |
Y150 |
L×14 |
L×14 |
L×14 |
M×14 |
M×14 |
M×14 |
M12.5 |
M12.5 |
M12.5 |
Y200 |
L×14 |
L×14 |
L×14 |
M×14 |
M×14 |
M×14 |
M14 |
M14 |
M14 |
Y300 |
L×14 |
L×16 |
L×19 |
M×14 |
M×16 |
M×19 |
M14 |
M17.5 |
M20.5 |
Y400 |
L×16 |
L×19 |
L×22 |
M×16 |
M×19 |
M×22 |
M16 |
M20.5 |
M22 |
Y500 |
L×19 |
L×22 |
L×25 |
M×19 |
M×22 |
M×24 |
M17.5 |
M22 |
M26 |
Y600 |
L×22 |
L×25 |
L×28 |
M×22 |
M×24 |
M×28 |
M22 |
M26 |
M30 |
Y700 |
L×24 |
L×28 |
L×32 |
M×24 |
M×28 |
M×32 |
M22 |
M26 |
M32 |
Y800 |
L×25 |
L×30 |
L×34 |
M×24 |
M×30 |
M×34 |
M24 |
M30 |
M34 |
Y900 |
L×28 |
L×32 |
L×36 |
M×28 |
M×32 |
M×36 |
M26 |
M30 |
M36 |
Y1000 |
L×28 |
L×34 |
L×28 |
M×28 |
M×34 |
M×38 |
M30 |
M34 |
M40 |
Y1100 |
L×30 |
L×36 |
L×40 |
M×30 |
M×36 |
M×40 |
M32 |
M36 |
M42 |
Y1200 |
L×32 |
L×38 |
L×40 |
M×32 |
M×38 |
M×40 |
M34 |
M40 |
M46 |
Y1300 |
L×34 |
L×40 |
L×42 |
M×34 |
M×40 |
M×42 |
M36 |
M42 |
M50 |
Y1400 |
L×36 |
L×42 |
L×48 |
M×36 |
M×42 |
M×48 |
M40 |
M44 |
M54 |
Specification of Steel Roller
Size\Specification |
∮D |
K |
E |
R |
G |
F |
L |
H |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
A |
B |
C |
Y150 |
40 |
50 |
60 |
26 |
26 |
26 |
30 |
30 |
30 |
56 |
56 |
56 |
40 |
55 |
70 |
10 |
20 |
25 |
length
+
1
5
0 |
16 |
16 |
16 |
Y200 |
40 |
50 |
60 |
26 |
26 |
26 |
30 |
30 |
30 |
56 |
56 |
56 |
40 |
55 |
70 |
20 |
25 |
30 |
16 |
16 |
16 |
Y300 |
50 |
60 |
70 |
26 |
28 |
35 |
30 |
30 |
32 |
56 |
58 |
67 |
40 |
60 |
75 |
20 |
25 |
35 |
16 |
20 |
22 |
Y40 |
50 |
60 |
70 |
28 |
35 |
40 |
30 |
32 |
35 |
58 |
67 |
75 |
50 |
60 |
75 |
25 |
35 |
45 |
20 |
22 |
24 |
Y500 |
60 |
80 |
100 |
35 |
40 |
48 |
32 |
35 |
40 |
67 |
75 |
88 |
60 |
70 |
80 |
25 |
35 |
45 |
22 |
24 |
30 |
Y600 |
60 |
80 |
100 |
40 |
48 |
50 |
35 |
40 |
45 |
75 |
88 |
95 |
60 |
70 |
80 |
25 |
35 |
50 |
24 |
30 |
34 |
Y700 |
70 |
90 |
110 |
48 |
50 |
50 |
40 |
45 |
50 |
88 |
95 |
100 |
65 |
75 |
85 |
25 |
40 |
50 |
28 |
34 |
38 |
Y800 |
80 |
100 |
120 |
48 |
50 |
55 |
40 |
45 |
50 |
88 |
95 |
105 |
65 |
75 |
85 |
25 |
40 |
60 |
30 |
36 |
40 |
Y900 |
85 |
100 |
140 |
50 |
50 |
55 |
45 |
50 |
55 |
98 |
100 |
110 |
65 |
75 |
85 |
30 |
45 |
60 |
34 |
38 |
42 |
Y1000 |
100 |
120 |
150 |
50 |
55 |
60 |
45 |
50 |
60 |
98 |
105 |
120 |
70 |
80 |
90 |
30 |
45 |
60 |
34 |
40 |
48 |
Y1100 |
100 |
130 |
160 |
50 |
55 |
65 |
45 |
50 |
60 |
98 |
110 |
125 |
80 |
90 |
100 |
30 |
45 |
60 |
36 |
42 |
50 |
Y1200 |
120 |
140 |
180 |
50 |
60 |
65 |
50 |
60 |
60 |
100 |
120 |
125 |
80 |
90 |
100 |
40 |
50 |
70 |
38 |
48 |
50 |
Y1300 |
125 |
140 |
180 |
55 |
65 |
70 |
50 |
60 |
70 |
105 |
125 |
140 |
80 |
90 |
100 |
40 |
50 |
70 |
40 |
50 |
52 |
Y1400 |
130 |
160 |
200 |
55 |
70 |
70 |
55 |
70 |
75 |
110 |
140 |
145 |
90 |
100 |
110 |
50 |
60 |
75 |
42 |
52 |
60 |
Remarks(As shown in the form)
A means rubber fender lengh is 1000-1500mm;
B means rubber fender lengh is 1500-2000mm;
C means rubber fender lengh is 2000-3000mm;
Material A3


|
